Vuoi seppellire i cavi in modo efficace. Questa guida ti aiuta a padroneggiare il funzionamento sicuro del tuo strumento manuale per seppellire cavi MARSHINE alimentato a diesel. Imparerai i passaggi essenziali per vari cavi, comeFilo tracciante in rame o URD in alluminioe comprendere la profondità di elementi comeCavo di tipo UF con protezione GFCI o condotto in PVC.
Prima di iniziare a seppellire i cavi, una buona preparazione fa la differenza. Vuoi garantire sicurezza, efficienza e un risultato positivo per il tuo progetto. Ciò implica comprendere la tua area di lavoro, raccogliere le forniture giuste e controllare la tua attrezzatura.
Il tuo primo passo è sempre sapere cosa si nasconde sotto la superficie. È necessario identificare eventuali servizi sotterranei esistenti prima di scavare. Questa non è solo una buona idea; è un requisito di sicurezza.Norma OSHA 1926.651(b)(1)ti dice di determinare la posizione stimata delle installazioni di servizi pubblici come le linee fognarie, telefoniche, del carburante, elettriche e idriche prima di iniziare qualsiasi scavo.
Dovresti contattare le società di servizi pubblici o i proprietari entro i tempi di risposta locali. Ti aiuteranno a segnare le posizioni delle loro linee. Se non riescono a rispondere entro 24 ore (o un periodo più lungo se il tuo stato o la legge locale lo consentono), puoi procedere con cautela. Utilizzi apparecchiature di rilevamento o altri metodi accettabili per trovare queste linee. Quando lo scavo si avvicina alla posizione stimata, è necessario determinare il punto esatto utilizzando mezzi sicuri e accettabili. Per esempio,scavo idroaspirantepuò essere un buon metodo se lo modifichi per evitare di danneggiare le utilità.
Cerca ilsistema di codifica a colori standardizzato dell'American Public Works Association (APWA). Questi colori indicano il tipo di utilità presente:
È inoltre necessario considerare le condizioni del terreno. La volatilità dell'ambiente, compresi i tipi di suolo e il carico, gioca un ruolo importante. Fattori come il gelo e l'assestamento possono influenzare la stabilità del condotto di interramento diretto. Anche il suolo può causare corrosione. Alcuni terreni hannoproprietà corrosive che possono degradare i materiali dei cavicol tempo. È necessario scegliere cavi con rivestimenti protettivi adeguati per garantire che durino a lungo. Per trincee profonde o condizioni specifiche del terreno, potrebbe essere necessario un condotto a muro più pesante.
Una volta compreso il tuo sito, raccogli tutto ciò di cui hai bisogno. La sicurezza viene sempre al primo posto. Dovresti avere:
Prima ancora di pensare ad avviare il motore, è necessario eseguire aispezione preoperativa approfonditadel tuo strumento per seppellire i cavi portatile MARSHINE alimentato a diesel. Questo passaggio cruciale aiuta a prevenire guasti alle apparecchiature e consente di risolvere piccoli problemi prima che diventino grandi.
Dovresti controllare diversi elementi chiave:
Dedicare questi pochi minuti all'ispezione della tua attrezzatura garantisce che funzioni in modo sicuro ed efficiente durante tutto il progetto di interramento dei cavi.

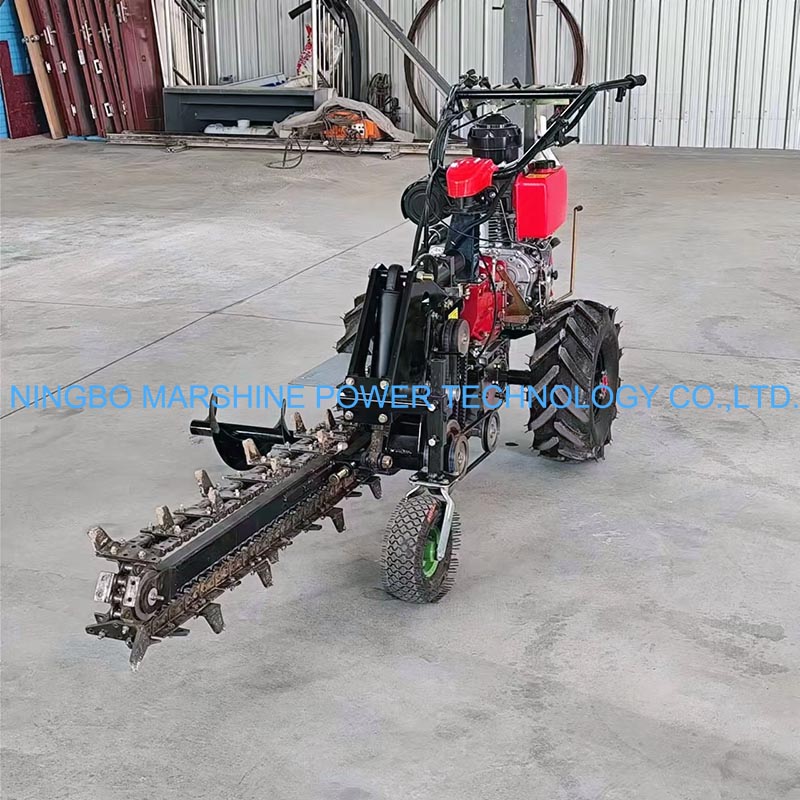

Ora che hai preparato il tuo sito eispezionato la tua attrezzatura, sei pronto per mettere in funzione il tuo strumento di seppellimento di cavi portatile MARSHINE per installazione di cavi alimentato a diesel. Questa sezione ti guida attraverso l'effettivo processo di interramento dei cavi, dall'avvio della trincea alla garanzia della profondità e della copertura adeguate.
Inizi posizionando con attenzione il tuo strumento MARSHINE. Innanzitutto serve un percorso chiaro. Dovresticontrassegnare il percorso del cavo utilizzando vernice spray o una corda. Questo ti aiuta a mantenere la trincea dritta e precisa. Una volta tracciato il percorso, allinea la lama di seppellimento del tuo strumento con il punto di partenza della trincea pianificata.
Assicurarsi che lo strumento sia stabile e, se possibile, su una superficie piana. Vuoi evitare di iniziare su una pendenza ripida o in declino. Abbassare lentamente la lama di interramento fino a toccare appena il terreno. Quindi, attiva la potenza e inizia ad andare avanti a un ritmo lento e costante. Questo passaggio iniziale crea un taglio poco profondo, guidandoti verso il resto della trincea. Stai essenzialmente tracciando la tua prima linea nella terra.
Mentre il tuo strumento MARSHINE avanza, crea la trincea. È necessario guidare il cavo in questa trincea appena formata. Molti strumenti MARSHINE sono dotati di una guida per cavi o di uno scivolo che alimenta il cavo direttamente dietro la lama di interramento. Inserisci semplicemente il cavo in questa guida. Assicurarsi che il cavo si srotoli agevolmente dalla bobina. Non vuoi pieghe o intoppi.
Dopo che il cavo è nella trincea, è necessario fissarlo. Ciò comportariempimento accurato. Riempi attentamente la trincea con il terreno per evitare danni ai cavi o al condotto. Per una maggiore protezione e identificazione futura, è possibile utilizzare una rete di avvertenza e un nastro di avvertenza. Questi contrassegnano le posizioni dei cavi e aiutano a garantire che rimangano in posizione.
Dovresti riempire la trincea a strati. Compattare il terreno a mano direttamente sopra i cavi. Questo aiuta a sistemare il terreno attorno al cavo. Per lo strato superiore e il terreno circostante è possibile utilizzare una macchina compattatrice. Ciò garantisce che il terreno sia solido e stabile. Infine, ripristini il terreno. Sostituisci qualsiasi pavimentazione o paesaggio rimosso per rendere l'area sicura e ordinata.
Diversi tipi di cavi richiedono metodi di protezione diversi:
| Tipo di cavo | Metodi di protezione |
|---|---|
| Cavo per interramento diretto (UF-B) |
- Profondità:24 pollici (senza condotto o GFCI) o 12 pollici (con protezione GFCI). - Protezione:Adatto per l'interramento diretto, ma nelle aree rocciose è consigliata una protezione aggiuntiva come lettiera di sabbia o nastro di avvertenza. |
| Condotto (PVC o metallo) |
- Profondità:18 pollici (PVC) o 6 pollici (metallo). - Protezione:Fornisce un'eccellente protezione fisica contro i danni causati da scavi, rocce e radici. I cavi vengono fatti passare dopo l'installazione. |
| Cavo armato (cavo MC) |
- Profondità:Varia in base ai codici locali, spesso simili alla sepoltura diretta. - Protezione:Presenta un'armatura metallica per una maggiore protezione fisica, che lo rende adatto ad aree in cui i danni meccanici rappresentano un problema. |
| Cavo del vassoio (cavo TC) |
- Profondità:Solitamente installato in passerelle portacavi, ma può essere interrato se previsto per l'interramento diretto. - Protezione:Spesso utilizzato in applicazioni industriali, offre una buona protezione se installato in condotti o vassoi. |
| Cavo a bassa tensione |
- Profondità:Varia, spesso meno profondo (ad esempio 6-12 pollici) per l'illuminazione del paesaggio o l'irrigazione. - Protezione:Potrebbe richiedere un condotto o una guaina protettiva a seconda della tensione e delle normative locali. |
| Cavo in fibra ottica |
- Profondità:Varia, spesso simile ai cavi elettrici. - Protezione:Può essere interrato direttamente o installato in condotto. Sono importanti considerazioni speciali per il raggio di curvatura e la protezione dai roditori. |
Per terreni rocciosi, argillosi o aree con radici di alberi, l'installazione di un condotto elettrico rigido in metallo zincato con singoli fili isolati tirati all'interno fornisce una protezione superiore per i cavi interrati. Ciò riduce al minimo la necessità di scavi estesi.
Mantenere una profondità di sepoltura costante è fondamentale per la protezione dei cavi e la conformità alle normative. Puoi raggiungere questo obiettivo con alcune tecniche operative. Per prima cosa, hai bisogno di una correttaformazione degli installatori. Ciò enfatizza la verifica regolare della profondità durante il posizionamento del cavo. Non dovresti semplicemente indovinare; devi controllare.
Anche gli operatori degli aratri e delle attrezzature per lo scavo richiedono un feedback immediato sulla profondità per mantenere la coerenza. Puoi utilizzare tecniche semplici come le lame dell'aratro contrassegnate. Si effettuano inoltre interruzioni periodiche della misurazione. Ciò aiuta a garantire il rispetto delle specifiche durante tutta l'installazione, non solo nei punti di ispezione. Vuoi evitare l'effetto montagne russe con la profondità del cavo.
Probabilmente incontrerai ostacoli o dovrai fare delle svolte durante il tuo progetto di sepoltura del cavo. Affrontare queste situazioni in modo sicuro ed efficace è fondamentale.
Mancia:Sii sempre consapevole di cosa potrebbe esserci sottoterra. I contrassegni di utilità possono essere imprecisi o incompleti. Cerca segnali visivi come contatori del gas o scatole elettriche.
Ecco alcuni passaggi che dovresti seguire:
Quando ti avvicini a un ostacolo, dovresti rallentare. Se si tratta di un oggetto piccolo e immobile come una grande roccia, potrebbe essere necessario manovrarlo con attenzione. Per ostacoli più grandi o utenze esistenti, è necessario fermarsi. Quindi scavi fisicamente piccoli fori, un processo chiamato speleologia, per confermare visivamente la posizione esatta di tubi o cavi. Ciò è particolarmente importante quando le utenze funzionano parallelamente o incrociano nuove installazioni. A tale scopo si consigliano escavatori a vuoto per evitare danni.
Puoi anche usarelocalizzazione delle apparecchiature. Strumenti come i localizzatori elettromagnetici rilevano i campi magnetici dalle correnti elettriche. I localizzatori Ground Penetrating Radar (GPR) utilizzano impulsi elettromagnetici per mappare oggetti sotterranei. È necessario confermare le posizioni con il proprio personale e le proprie attrezzature, in particolare su proprietà private dove i servizi One-Call potrebbero non essere applicabili.
Per gli angoli, non è possibile effettuare svolte brusche e brusche con lo strumento manuale per seppellire cavi MARSHINE alimentato a diesel. Devi creare una curva delicata. Potrebbe essere necessario sollevare leggermente la lama, riposizionare l'utensile e quindi reinserirlo per creare una svolta fluida. Ciò previene danni al cavo e garantisce una trincea continua.
Il passaggio finale dell'operazione è garantire di aver raggiunto la profondità e la copertura del cavo adeguate. Questo è fondamentale per la sicurezza e la longevità dell'installazione. Aree e tipi di cavi diversi hanno requisiti di profondità minima specifici.
Ad esempio, ecco alcune profondità minime comuni:
È inoltre necessario considerare la classificazione dell'area del terreno.
Per i cavi a bassa tensione su un marciapiede di 2 m, Streetworks UK consiglia aprofondità minima 450 mm. Nota guida IET 1: Selezione e montaggio suggeriscono una profondità minima di 500 mm per installazioni in cui la preparazione del terreno non soddisfa gli standard di costruzione delle autostrade. Questo protegge dai movimenti del terreno e dal gelo. In installazioni o ubicazioni speciali, come quelle descritte nella Parte 7 della norma BS 7671:2018+A2:2022, sono obbligatorie profondità minime specifiche. Ad esempio, nei locali agricoli e orticoli, il regolamento 705.522 specifica una profondità minima di 0,6 m, che aumenta a 1,0 m per terreni arabili o coltivati. Per aree di sosta/campeggio e luoghi simili e unità terrestri di collegamenti elettrici a terra per navi adibite alla navigazione interna, è richiesta una profondità minima di 0,6 m (Regolamenti 708.521.7.2 e 730.521.101.3.2). Nei porti turistici e luoghi simili, il Regolamento 709.521.1.7 richiede una profondità minima di 0,5 m. Ricorda, queste sono profondità minime. Potrebbe essere necessario un interramento più profondo per prevenire danni dovuti a prevedibili disturbi del suolo.
Ricontrolla sempre i codici e le normative locali. Vuoi assicurarti che la tua installazione soddisfi tutti i requisiti. Dopo aver posato il cavo e riempito la trincea, dovresti ispezionare visivamente l'intero tratto. Cerca eventuali aree in cui il cavo potrebbe essere troppo superficiale o esposto. Vuoi una finitura liscia e uniforme.
Hai seppellito con successo i tuoi cavi. Ora devi finire bene il lavoro e prenderti cura della tua attrezzatura. Le corrette fasi di post-interramento e la manutenzione regolare garantiscono che il tuo progetto duri e che il tuo strumento rimanga pronto per l'attività successiva.
Il riempimento è molto più che semplicemente gettare la terra nella trincea. Vuoi proteggere i cavi appena posati e ripristinare l'area. Per prima cosa, tuscavare la trincea alla profondità adeguata, assicurandosi di rimuovere eventuali rocce taglienti o detriti. Successivamente, aggiungi uno strato di sabbia o terreno schermato per attutire il cavo. Questo lo protegge da danni futuri. Quindi, posizionare il nastro di avvertenza a circa 12 pollici sopra il cavo. Ciò avvisa i futuri escavatori delle linee interrate. Tu attentamenteriempire la trincea a stratie compattare il terreno. Ciò impedisce futuri cedimenti del terreno. Infine, si ripristina la superficie alla sua condizione originale o migliore. Inoltre etichetti il circuito sul pannello e conservi le registrazioni del percorso della trincea per riferimento futuro.
Dopo una lunga giornata di lavoro, devi pulire il tuoMARSHINE Strumento per seppellire i cavi portatile per l'installazione di cavi con alimentazione diesel. È necessario rimuovere tutta la sporcizia, il fango e i detriti dalla lama, dall'area del motore e dalle ruote. Ciò previene la ruggine e mantiene le parti in movimento liberamente. Utilizzare una spazzola rigida o un'idropulitrice per lo sporco ostinato. Controllare eventuali bulloni allentati o parti danneggiate. Una volta pulito e asciutto, riporre lo strumento in un luogo asciutto e sicuro, lontano dalle intemperie. Ciò protegge il tuo investimento e ne prolunga la durata.
Anche con una buona manutenzione, potresti riscontrare problemi. Se l'utensile non si avvia, controlla il livello del carburante e la candela. Se la lama non taglia in modo efficace, ispezionarla per eventuali danni o opacità. Potrebbe essere necessario affilarlo o sostituirlo. Se notate una profondità non costante, controllate la regolazione della lama e assicuratevi che il terreno non sia troppo duro o roccioso. Fare sempre riferimento al manuale dello strumento per i passaggi specifici della risoluzione dei problemi.
Ora hai le conoscenze per seppellire i cavi con sicurezza. Puoi ottenere risultati professionali su ogni progetto. Il tuo strumento per seppellire i cavi portatile MARSHINE alimentato a diesel, per l'installazione di cavi, ti aiuta a farlo. Seguire questi passaggi per un'installazione sicura ed efficace del cavo. Completerai i tuoi compiti in modo efficiente.
Devi seguirecodici locali. Le profondità variano. Ad esempio, il cavo UF con protezione GFCI necessita di 12 pollici. Il cavo UF non GFCI necessita di 24 pollici. Controlla sempre i requisiti specifici del tuo progetto.
Dovresti fermarti immediatamente. Usa la speleologia o lo scavo sottovuoto per trovare l'ostacolo. È quindi possibile aggirare attentamente il problema. Non forzare mai l'utensile attraverso ostacoli sconosciuti.
Dovresti pulire lo strumento dopo ogni utilizzo. Questo rimuove sporco e detriti. Una pulizia regolare previene la ruggine e mantiene le parti in movimento senza intoppi. Allunga la vita del tuo strumento.
