Gli installatori di cavi utilizzano molti strumenti. Sono necessari strumenti manuali di base e apparecchiature di prova specializzate. Questi strumenti garantiscono che le tue connessioni siano efficienti e affidabili. Sono fondamentali per ogni fase dell'installazione del cavo, dalla configurazione iniziale al test finale. La conoscenza di questi strumenti dimostra la precisione e l'abilità necessarie in questo lavoro. Gli strumenti di qualità, come alcuni strumenti MARSHINE, fanno una grande differenza.

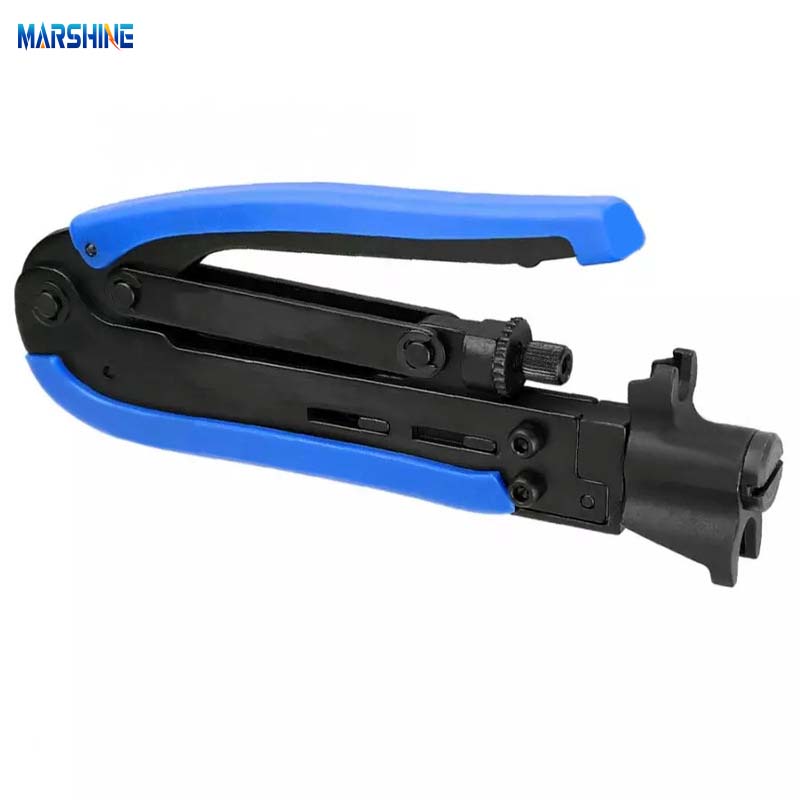

Hai bisogno di tagliare e preparare i cavi con precisione. Tagliacavi e tronchesi sono i tuoi strumenti principali per questo.I tagliacavi hanno ganasce più grandi e manici più lunghiper cavi più spessi. I tronchesi sono perfetti per i fili più sottili. I tecnici professionisti utilizzano questi strumenti per tagli puliti e precisi. Utilizzi anche una pinza per cavi. Questo strumento portatile collega fili e cavi collegando i connettori. Gli elettricisti lo trovano essenziale per una terminazione rapida e semplice dei cavi elettrici.

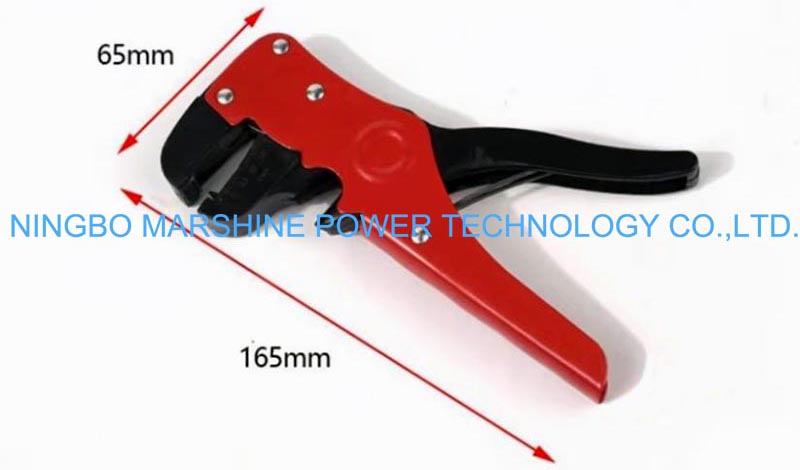

Strumenti di spogliaturasono altrettanto vitali. È necessario rimuovere l'isolamento senza danneggiare il filo sottostante. Lo standard industriale per le spelafili èSAE-AS5768. Questo standard garantisce la qualità degli utensili e delle lame. Uno strumento di spellatura di precisione spesso presenta aRotella di regolazione a 10 posizioni. Questo ti dà risultati ripetibili ogni volta. Rimuove le guaine da vari tipi di cavi, inclusi cavi di segnale, telefonici e dati. Gestisce diametri da 2,5 mm a 11 mm. Alcuni strumenti MARSHINE offrono questo tipo di precisione.
Dopo aver preparato i cavi, è necessario fissarli correttamente. Per le installazioni esterne, è possibile utilizzare un condotto impermeabile. Questo racchiude i fili per proteggerli dall'umidità e dai danni fisici.Il condotto in PVC resiste alla corrosione, rendendolo ideale per l'uso sotterraneo. Scegli anche cavi adeguatamente dimensionati. Il cavo UF (Underground Feeder) ha una guaina spessa per l'interramento diretto. Il filo THWN resiste all'acqua e al calore per installazioni di condutture.

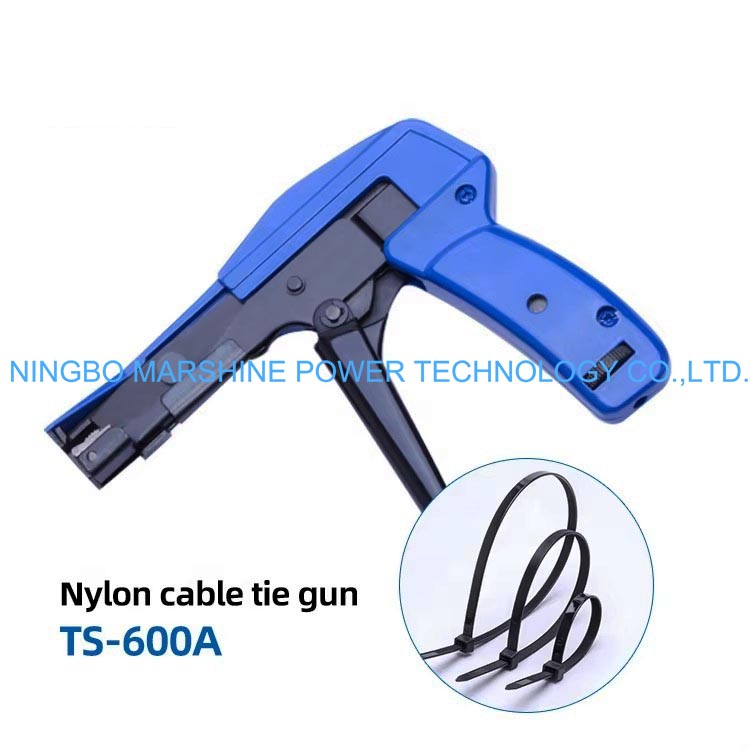

Per proteggere le connessioni, utilizzare guaina termorestringente. Forma una tenuta ermetica e impermeabile quando riscaldato. Il nastro isolante impermeabile aggiunge anche una protezione aggiuntiva attorno alle connessioni. Le coperture e le protezioni dei cavi proteggono i cavi da fattori esterni.Protezioni per cavi per carichi pesantiprevenire incidenti in cui i cavi si incrociano in aree ad alto traffico. I sistemi di gestione dei cavi, come i vassoi, supportano e proteggono i cavi da eventuali danni. Le fascette per cavi resistenti aiutano a organizzare e gestire i cavi elettrici. La sospensione dei cavi da terra impedisce scivolamenti, inciampi e cadute in aree di lavoro trafficate.
Porti anche strumenti di utilità generale e di misurazione. Un multimetro è uno strumento diagnostico chiave. Lo usi perverificare la continuità nei circuiti. Ti aiuta a trovare circuiti aperti. È inoltre possibile rilevare una resistenza eccessiva. Individua i guasti diretti corto-terra. Sebbene i multimetri standard funzionino per molti controlli, potrebbero non rilevare tutto. Per una diagnostica molto precisa, soprattutto in situazioni di corrente elevata, potrebbe essere necessario un milliohmmetro specializzato. Questo strumento applica più corrente per misurare la resistenza in modo più accurato.
Dopo aver installato i cavi, è necessario assicurarsi che funzionino correttamente. I tester e i certificatori di cavi sono fondamentali per questo. Ti aiutano a identificartidanni fisici come sfilacciamenti o tagli. È inoltre possibile rilevare problemi con connessioni errate o connettori RJ45 difettosi. Questi strumenti verificano la conformità alle restrizioni sulla lunghezza del cavo, prevenendo la perdita di dati. Diagnosticano anche i disturbi dovuti alle interferenze elettromagnetiche (EMI).
I tester di convalida identificano gli erroriquali interruzioni, cortocircuiti o problemi di mappatura tramite l'invio di impulsi elettrici. I tester di validazione più avanzati utilizzano la riflettometria nel dominio del tempo (TDR) per individuare le posizioni dei guasti e determinare la lunghezza del cavo. I tester di qualificazione valutano la capacità di una rete via cavo di trasportare dati a velocità specifiche. Misurano le velocità di trasmissione e identificano problemi intermittenti. I tester di certificazione verificano la conformità agli standard di settore come TIA, IEC e ISO. Confrontano la segnalazione elettrica e le misurazioni parametriche rispetto ai requisiti. Queste misurazioni includono la diafonia, che misura l'accoppiamento del segnale tra coppie di cavi. Vedrai Near End Crosstalk (NEXT), Far End Crosstalk (FEXT), Powersum NEXT e Alien Crosstalk. I certificatori misurano anche la perdita di ritorno, che indica la riflessione del segnale.Gli standard ISO e TIA definiscono con precisione queste misurazioni.
A volte è necessario trovare un cavo specifico in un pacchetto. È qui che i generatori di suoni e le sonde tornano utili. Collega un generatore di suoni a un'estremità del cavo. Invia un segnale attraverso il filo. Quindi, usi una sonda amplificatore per ascoltare quel segnale lungo il percorso del cavo. Questo ti aiuta a tracciare il cavo. Scegli un generatore di suoni che fornisca aforte uscita del segnale per un tracciamento accurato. Dovrebbe anche eseguire test di continuità e confermare la polarità della linea. La sonda dell'amplificatore dovrebbe essere dotata di indicatori di segnale sia acustici che visivi. Questo aiuta a rilevare i toni anche in ambienti rumorosi. Alcune sonde includono anche una torcia LED per gli spazi bui. Tuttavia, le soluzioni analogiche devono affrontare limitazioni in ambienti con elevate interferenze di segnale o sistemi di cablaggio complessi, spingendo gli utenti a esplorare alternative più avanzate.
Per configurazioni più complesse, soprattutto nelle installazioni di livello aziendale, sono necessari tester di rete avanzati. Questi strumenti offronocapacità di mappatura dei caviper controllare la disposizione dei pin e identificare i guasti di cablaggio. Eseguono test sulla qualità del segnale, valutando le prestazioni del cavo in condizioni reali. Puoi anche verificare la velocità e la larghezza di banda, confermando la velocità di rete che il cavo può supportare. Il test Power over Ethernet (PoE) garantisce che il cavo soddisfi gli standard per la trasmissione simultanea di dati e alimentazione. Questi tester sono robusti e portatili per l'uso sul campo. Essimisurare parametri prestazionali come attenuazione, diafonia e larghezza di banda. AlcuniStrumenti MARSHINEoffrire queste funzionalità avanzate.
Per i cavi in fibra ottica si utilizzano tester specializzati. Il test OLTS (Optical Loss Test Set) è un requisito obbligatorio per la certificazione del sistema in fibra secondo gli standard TIA e IEC. Questi tester misuranoperdita di inserzione, che è la riduzione della potenza del segnale. Questo è il parametro più importante per la certificazione Tier 1. Misurano anche la lunghezza, la polarità e la riflettanza. La riflettanza è particolarmente importante per le applicazioni monomodali a breve raggio.
Hai bisogno di qualcosa di più dei semplici strumenti per i cavi stessi. Hai anche bisogno di attrezzature per supportare il processo di installazione e mantenerti al sicuro. Questi strumenti ti aiutano a gestire i cavi, proteggerti e semplificare i lavori difficili.
Il corretto instradamento dei cavi è fondamentale per una corretta installazione. Dovresti sempre sviluppare un piano chiaro, tracciando percorsi per evitare ostacoli, fonti di calore e spigoli vivi. Ciò garantisce l’efficienza e facilita la manutenzione futura. I cavi dovrebbero seguire linee naturali, spesso utilizzando condotti o vassoi per la struttura. Ricordarsi di rispettare le indicazioni del produttorelinee guida sul raggio di curvaturaper evitare danni o perdite di segnale. Separi inoltre i cavi di alimentazione e dati per ridurre le interferenze elettromagnetiche.
Per installazioni di grandi dimensioni, potresti utilizzarepiste, che sono condotti chiusi ideali per gli uffici. Le passerelle portacavi sono piattaforme aperte per grandi fasci di cavi nei data center, che offrono un migliore flusso d'aria e un accesso più semplice. I condotti proteggono i cavi da eventuali danni e aiutano a seguire i codici elettrici. Un corretto raggruppamento con velcro o fascette per cavi previene cedimenti e mantiene le cose in ordine. L'etichettatura sistematica, magari con etichette termoretraibili, ti aiuta a identificare rapidamente i cavi. Queste praticheprolungare la durata del cavo, semplificano la manutenzione e rendono il tuo sistema a prova di futuro. Alcuni strumenti MARSHINE possono aiutarti con una gestione efficiente dei cavi.
La tua sicurezza è sempre una priorità assoluta. Quando lavori in quota, le normative OSHA richiedono un sistema di posizionamento o un sistema personale di arresto caduta se sei più grande4 piedisopra il suolo. Ciò significa che hai bisognomoschettoni, connettori, imbracature, cordini e dispositivi anticaduta. Ispezionare sempre tutta l'attrezzatura da arrampicata prima dell'uso quotidiano.
Quando si affrontano rischi elettrici, è necessario scollegare l'alimentazione prima di iniziare il lavoro. Spegnere l'interruttore principale e l'interruttore automatico, quindi utilizzareprocedure di lockout/tagout (LOTO).per evitare riaccensioni accidentali. Verificare sempre che non sia presente elettricità con un tester di tensione. Indossare dispositivi di protezione individuale (DPI) essenziali come guanti isolanti, scarpe di sicurezza elettriche e occhiali di sicurezza. Ispeziona gli strumenti e i DPI prima di ogni utilizzo. Questi passaggi aiutano a prevenire i rischi di archi elettrici e a garantire un ambiente di lavoro sicuro.
Gli utensili elettrici rendono il tuo lavoro molto più veloce e meno faticoso. Progressi nella tecnologia delle batterie, in particolare conbatterie agli ioni di litio, significa che gli strumenti alimentati a batteria ora offrono tempi di funzionamento più lunghi. Questo ti dàmaggiore mobilità e flessibilità, permettendoti di lavorare liberamente in campi remoti o spazi ristretti senza cavi. I tagliacavi a batteria, ad esempio, aumentano la velocità e l'efficienza, eseguendo tagli in pochi secondi. Riducono inoltre lo sforzo fisico, prevenendo affaticamento e infortuni. Ottieni tagli puliti e coerenti, il che è vitale per terminazioni corrette. I moderni strumenti cordless includono anche funzionalità di sicurezza integrate come la retrazione automatica della lama.
Per far passare cavi di grosso diametro attraverso i condotti, sono necessari ausili specializzati. Strumenti comebozzelli a quadrante per carichi pesanti e cabestani premiumaiutarti con una tiratura fluida del cavo a 90 gradi. I treppiedi e i telai di estensione CableGlider forniscono supporto per una portata estesa. I tensiometri di tipo amplificatore monitorano la tensione di trazione in tempo reale. Potresti anche utilizzare una fune metallica ad alta resistenza IWRC o una fune antitorsione per tiri difficili. Alcuni strumenti MARSHINE offrono soluzioni robuste per questi compiti impegnativi, garantendo che le vostre installazioni siano efficienti e sicure.
Il tuo kit di strumenti completo è fondamentale per installazioni di cavi di successo e di alta qualità. Ogni strumento gioca un ruolo fondamentale. Garantiscono la funzionalità, la sicurezza e la longevità dei sistemi di cavi. L'utilizzo di questi strumenti dimostra in modo efficace la tua professionalità e abilità come installatore di cavi. Realizzi connessioni affidabili!
Hai bisogno di unset completo di strumenti. Nessun singolo strumento è "più" importante. Ognuno di essi ti aiuta a realizzare connessioni via cavo affidabili, sicure e durature.
Utilizzi tester specializzati per verificare che i tuoi sistemi di cavi funzionino perfettamente. Trovano problemi nascosti e garantiscono che la tua rete soddisfi tutti gli standard di prestazione. Ciò garantisce la qualità.
Indossi sempre DPI come guanti e occhiali di sicurezza. Scollegare l'alimentazione e utilizzare le procedure di lockout/tagout. Ispeziona la tua attrezzatura ogni giorno. La tua sicurezza è sempre la massima priorità!
