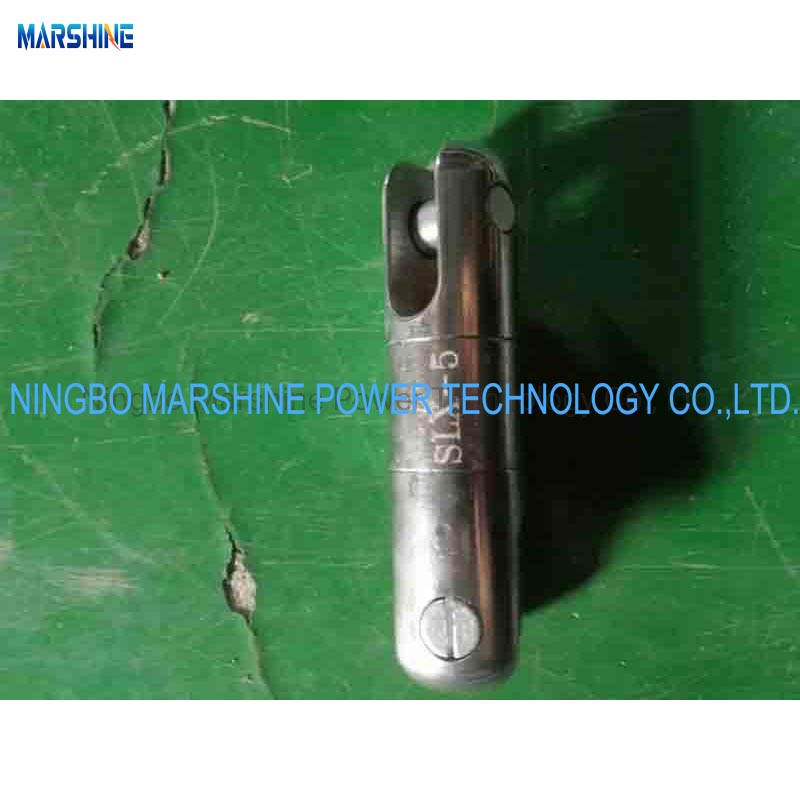

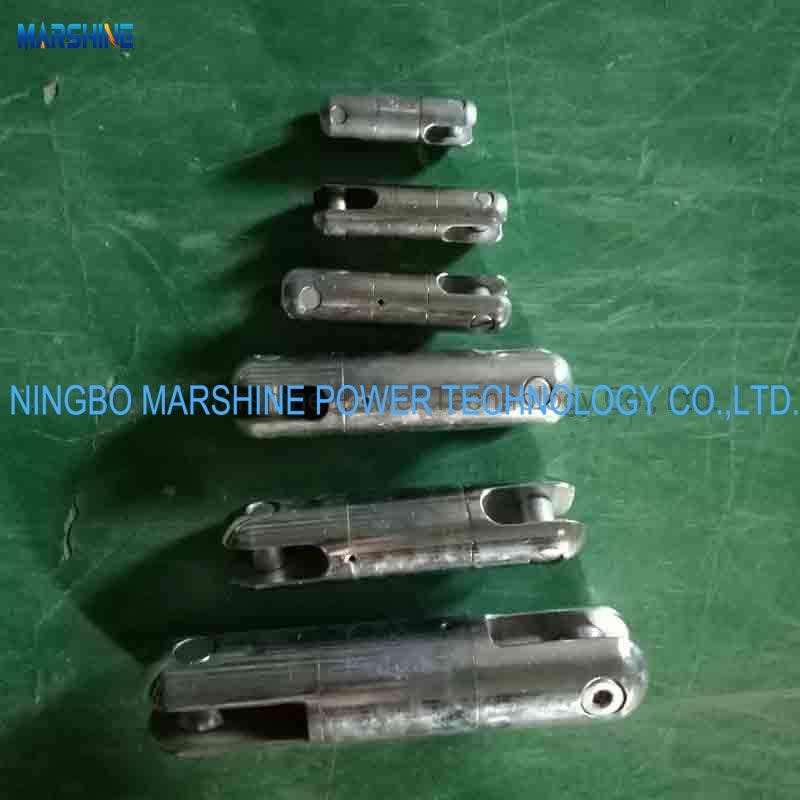

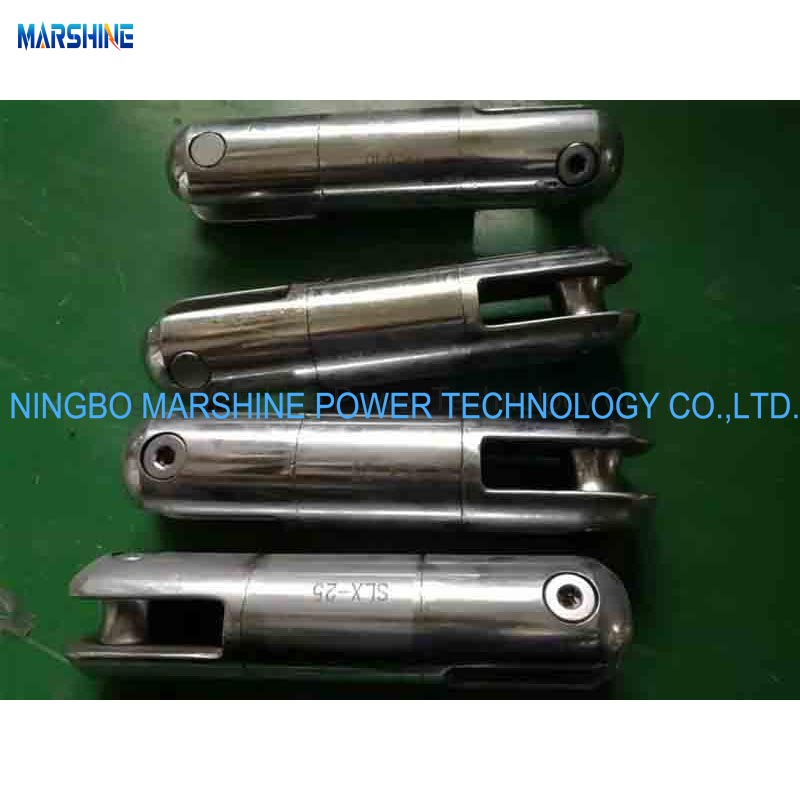

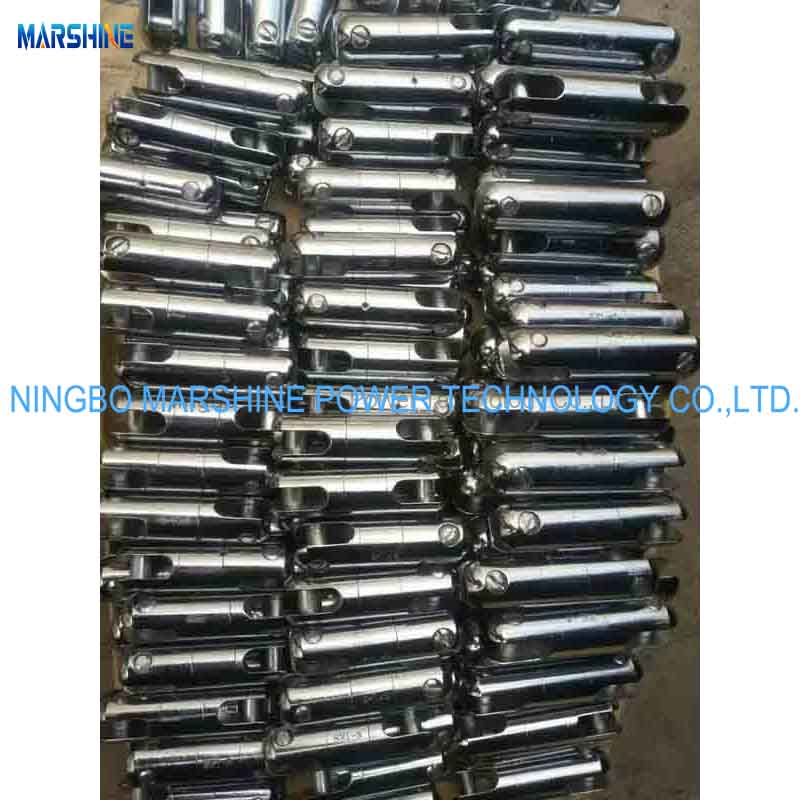

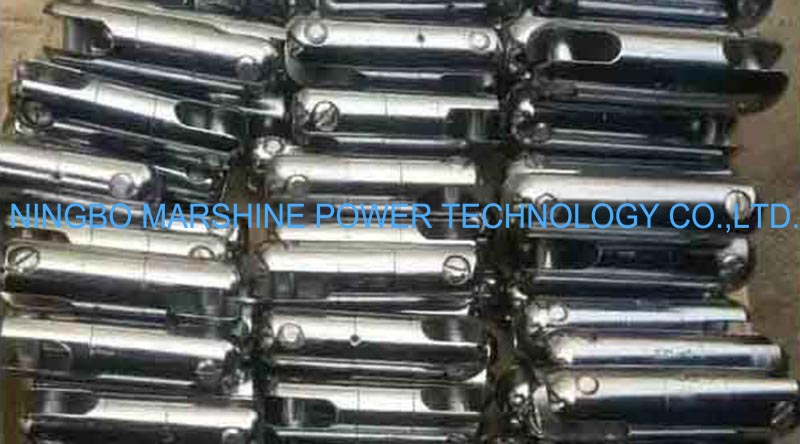

Ingegnerizzato per prevenire la torsione e il groviglio dei cavi sotto tensione da parte di Marshine, che era uno strumento di installazione di conduttori di fornitura di società cinesi su larga scala con un prezzo accessibile, il giunto girevole anti-twist di Marshine è uno strumento di collegamento ad alte prestazioni che può garantire un'installazione di linea di potenza regolare, sicura ed efficiente. Con cuscinetti di precisione e costruzione ad alta resistenza, l'articolazione girevole mantiene l'allineamento mentre resiste a carichi meccanici sostanziali, ideali per le operazioni di tiro e conduttore di conduttori.
Ingegnerizzato per le applicazioni di trazione dei cavi, questa giuntura girevole anti-twist di Marshine può eliminare la sollecitazione torsionale, garantendo la rotazione liscia a 360 ° mantenendo l'integrità del carico. Progettato per prevenire la torsione del cavo, il giraggio, questo giunto può proteggere la superficie del cavo e ridurre i tempi di costruzione.

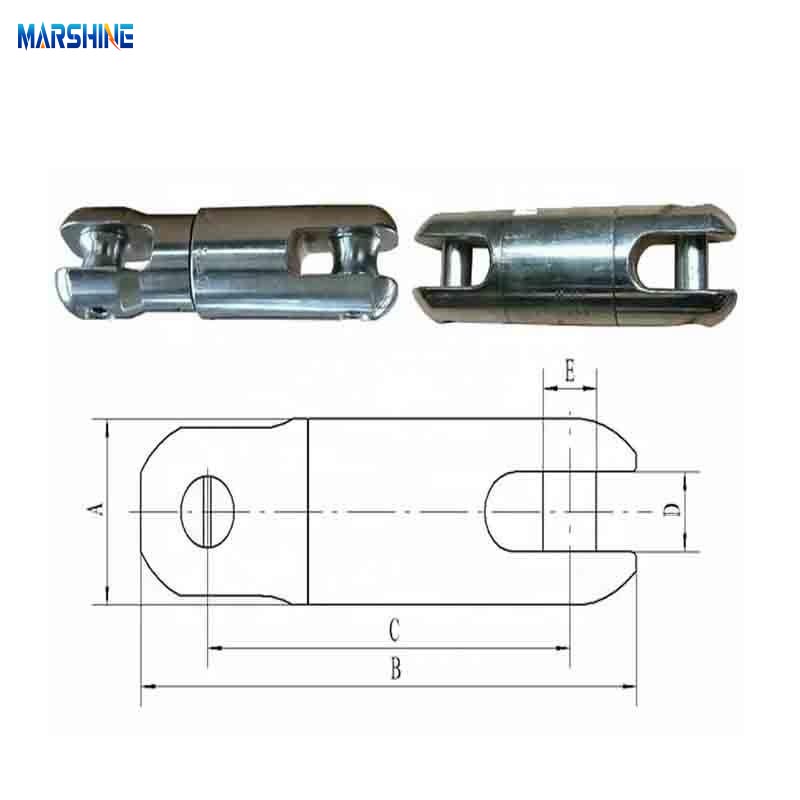

Parametro del prodotto
Numero articolo
Modello
Dimensione principale (mm)
Carico nominale (KN)
Peso (kg)
A
B
C
D
E
17121
SLX-0.5
19
61
40
8
9
5
0.2
17122
SLX-1
30
100
70
12
13
10
0.4
17123
SLX-2
35
120
90
14
14
20
0.55
17124
SLX-3
37
129
95
16
16
30
0.65
17125
SLX-5
42
154
116
18
17
50
1.5
17125a
SLX-6.5
51
185
140
20
19
65
2.0
17126
SLX-8
57
220
165
24
22
80
2.4
17126y
SL80Y
57
207
152
24
20
80
2.4
17127
SL130
62
248
192
26
24
130
3.5
17128
SL180
75
194
222
26
26
180
7.2
17129
SL250
85
331
251
30
30
250
10.6
17130
SL250Y
80
323
243
30
30
250
8.0
17130a
SL320
85
346
264
38
30
320
9.7
17130d
SL400
100
383
193
43
33
400
17
Funzione del prodotto
La giuntura girevole anti-twist di Marshine è realizzata in lega di acciaio indurita con finitura a placcatura in nichel, può resistere a carichi pesanti con un fattore di sicurezza fino a 5: 1 per le operazioni di sollevamento critiche. Con i suoi cuscinetti di precisione sigillati possono consentire la rotazione uniforme sotto carichi di trazione elevati. Questo giunto può ottenere il movimento a 360 ° senza soluzione di continuità per evitare la deformazione del cavo o l'accumulo di coppia e, a causa del suo design compatto e del peso leggero, può essere applicato per funzionare facilmente per applicazioni aeree, sotterranee e torre.
Applicazione del prodotto
I nostri giri anti-twist di Marshine possono essere utilizzati con morsetti di trazione, argani e blocchi di pagamento per la costruzione della linea di trasmissione in testa di cavi OPGW, ACSR e fibre ottiche. È comunemente utilizzato sull'installazione del cavo sottostazione, sulle operazioni della gru offshore e sulla posa dei cavi sottomarini, sui sistemi di sollevamento e installazione della lama a turbina eolica, componenti del carico portuale e componenti del verricello del cantiere navale o paranchi da mining e gestione dei cavi di macchinari pesanti.
Dettagli del prodotto
Questo giunto girevole anti-twist di Marshine è stato costruito per funzionare sotto pressione, è stato uno strumento essenziale per la moderna linea di alimentazione e l'installazione dei cavi che può garantire una maggiore efficienza e sicurezza sul campo, offrendo funzionamento regolare e protezione contro colpi di scena del cavo dannoso.
Ampia compatibilità:Può funzionare perfettamente con altre attrezzature e accessori per corde.
